Knochenschraubenfertigungszelle
Produktvorteile
-
Fertigung, Reinigung und Prüfung.
-
Sehr kurze Taktzeit.
-
Hauptzeitparallele 100% Kontrolle.
-
Messdatenablage in Datenbank.
-
Option One-Piece-Flow möglich.
-
Automatischer Werkzeugwechsel der Rückseitenbearbeitungswerkzeuge.
-
Weniger Ausschuss durch die Messresultatbasierte Nachführung der Werkzeugkorrekturdaten.
-
Längere Werkzeugnutzung durch Messresultatbasierte Verschleisskontrolle.
Produktmerkmale
Merkmal
Wert

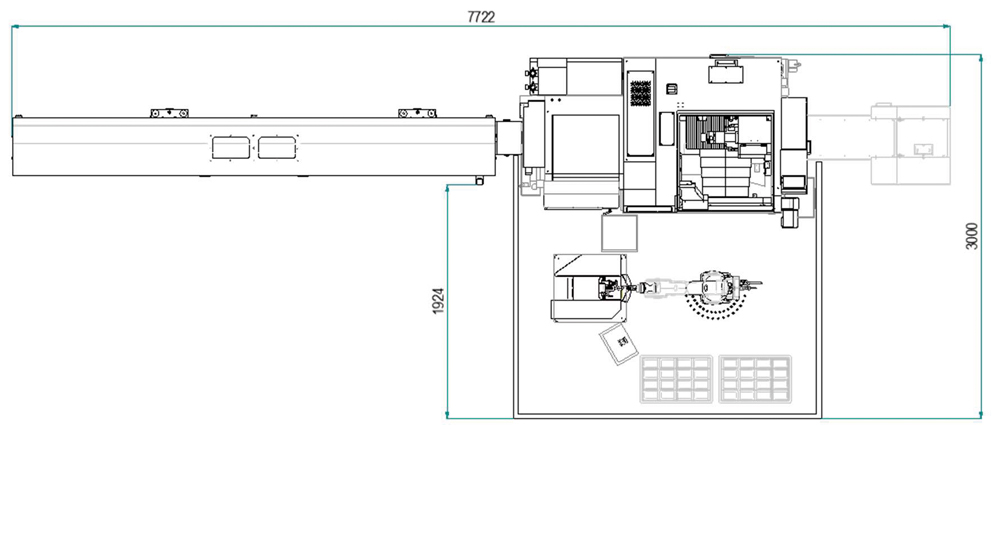

Stellfläche [m]
7.70 x 3.00
Kleinster Schraubentyp
Verriegelungsschraube 2.4 x 8
Grösster Schraubentyp
Kompressionsschraube 5.0 x 100
Autonomie (nutzbare Kapazität)
16h (24h x [η]0.85 = 20.4h/d)
Prüfmerkmale
Antrieb, Verriegelungsgewinde, Schaftgewinde, Selbstschnitt, Spitze
Reinigungsmittel
Trockendampf
Leistungsbeispiel
Merkmal
Wert
Referenzteil (Leistungsdaten)
Kompressionsschraube 4.5 x 30
Rohmaterial
Ø8h6 x 3000 - Ti-6AL4V-ELI
Antrieb
ISR25
Taktzeit
60s
Jahreskapazität
≥ 360'000 Stk/a *
Herstellkosten
3.20 CHF/Stk *
Materialkostenanteil
1.50 CHF/Stk *
Abschreibungsdauer
5 Jahre *
* Daten aus einem bestehenden Beispiel. Die zugrunde liegenden Annahmen müssen für jede Anwendung neu spezifiziert werden.
